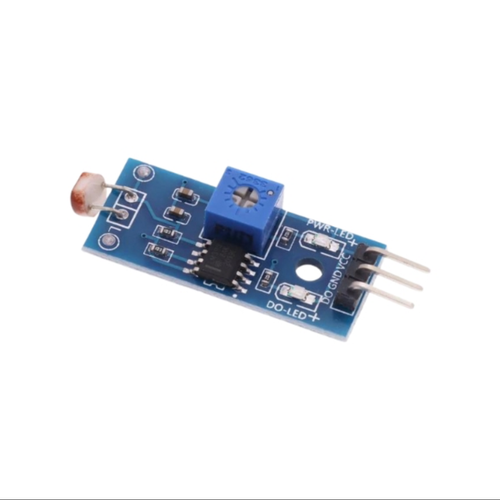

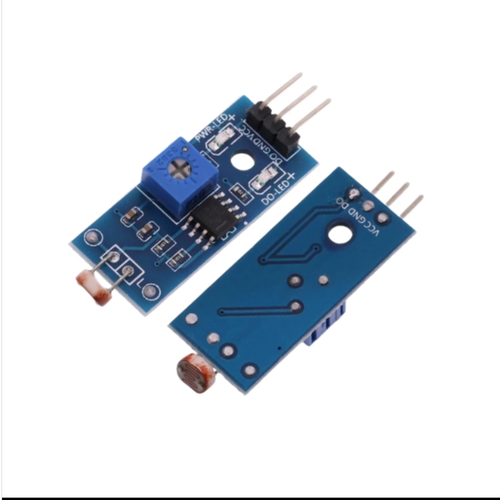

ماژول فتوسل (LDR)

معرفی

فتوسل یا LDR ،یک مقاومت متغییر که مقدار آن با میزان نور محیط تغییر می کند است . این ماژول دارای یک پتانسیومتر جهت تنظیم میزان حساسیت سنسور LDR به تابش نور است. ولتاژ کاری ماژول 3.3 تا 5 ولت و دارای خروجی دیجیتال می باشد.

پایه VCC و زمین را به ولتاژ 3.3 تا 5 ولت متصل کنید ، حسایت را توسط پتانسیومتر تنظیم کنید تا پایه Do در زمان تابش نور تغییر وضعیت دهد . با اتصال این پایه به ماژول رله میتوانید بدون مدار جانبی لامپ یا وسیله برقی مورد نظر را خاموش و روشن کنید .

همچنین بر روی برد یک LED برای نشان دادن وضعیت خروجی و یک LED برای وضعیت POWER درنظر گرفته شده است . در این ماژول از یک چیپ LM393 استفاده شده است.

مشخصات

• مدل : 5mm
• تراشه : LM393
• پتانسیومتر جهت تنظیم میزان حساسیت
• ولتاژ کاری : 3.3 تا 5 ولت DC
• نوع خروجی : دیجیتال DO
• ابعاد : 14*32 میلی متر
